新製品紹介


厨房の排気阻害因子を根絶した「二つの何故!?」

T)1つ目の何故−業務用厨房のグリスフィルター(以下「GF」と略称)に就いて

1. GFは排気時に発生する、排熱オイルミスト(微細油塵:火災誘発因子)を捕捉除去し
着火因子がダクト内に流入する事を阻止する重要な厨房換気「火災防止機器」である。

2. 然しGFのオイルミスト除去率は極めて低性能の為に、油塵がGFを突き抜け、ダクト内部
へ流入蓄積し、いつしか火災発生因子を潜在させていく「危険区域」の温床となっている。

3. 故に油塵(オイルミスト)が蓄積した排気ダクトは、GF装着にも拘らず、それを無効化するか
の様に、ある日突然、突発的なダクト火災を誘発する危険性にみちた「潜在的火薬庫」だ!!

4. 然も尚、GFの除去力は低性能で通気性も劣悪なままで、厨房環境は少しも改善されない。
従ってGFの通気性も閉塞し、時に換気性も膠着化し、顧みられぬまま、塵芥と化している。
即ち低能GFが排気を阻害し、高熱化と火災因子を形成し、厨房を劣化させている元兇だ!!

ならば、何故、この矛盾撞着を解決しないのか!?

イ. 何故、高性能グリスフィルターを開発しないのか!?

ロ. 何故、GFの除去率・通気性は持続しえないのか!?

ハ. 何故、ダクト火災因子を未然に防止できないのか!?

ニ. 何故、厨房の環境劣化を根本的に打開しえないのか!?

故に以上のGFにまつわる「四大疑問符」を解決すべく

イ. 超高性能GF(面速1.1m/sec:静圧90Pa:除去率99.72%)を開発し

ロ. その超高性能を維持する為に、定期的に確実なメンテナンスを実施し

ハ. ダクト火災の未然防止の為に、フィールドカウンセラーがダクト清掃の無償点検清掃し

ニ. 厨房劣化と火災誘発の根本因子(オイルミスト)を計画的に着実に毎年、除去している。

即ちGF(WBR)の定期メンテ契約により、ダクト清掃の無償保証をし、安全性と防火性を
保全し、厨房環境の通気性と快適性を維持している。その結果、創業より今日迄、WBRを
主軸にした特殊メンテで首都圏の大型新築商業棟の70%強を制覇し、今日に至っている!!


U)2つ目の何故−業務用の厨房排気フード

1. GFを包含する排気フードは排気ファンにより
燃焼機器の高熱高温の熱気を円滑に排気させるVentilation(換気装置)である。

2. 然し従来型は排気効率が低く、法定排気量では不十分な為、フードから高熱が溢れ
出て、厨房は高温多湿化する。故に余剰排気量を必要とし、排気ファンは大型化する。

3. 更に排気ファン大型化は、必然的に甚大な消費電力を消失する大型設備となっていく。
然も厨房の多湿性は夏冬に拘らず、消費電力を過大にし、高額な空調費を固定化する。

4. 即ち多大な電力で排気ファンを稼動させて、甚大な維持費を消費し、更に尚、莫大な空調
経費をかけて作られた冷暖房を、常に「排気し捨棄し」続けねばならない恒常的無駄がある。

故にGFの「4つの何故」の如く、フードの「4つの何故」に挑戦した。

イ. 何故、余剰風量を必要としない高効率フードを開発しえないのか!?

ロ. 何故、最少法定風量のみで高熱を抑制し、良好な厨房環境を実現しえないのか!?

ハ. 何故、甚大な空調費の設備費・維持費を削減し、多電力構造を改善しえないのか!?

ニ. 何故、エネルギーを節減し、過大なCO2の削減による低炭素化に貢献できないのか!?

フードにまつわる「四大疑問符」を解決すべく、過去数十年墨守されてきたGFの二律背反
の矛盾を解決した様に、従来型フードの弱点(少換気・多風量・多電力)の解明に挑戦した。
即ち厨房の高温高湿は止むを得ざる宿痾であり、構造的に不可抗力とされて、百年余も等閑
にふされてきた「高熱多湿」の原因を執拗に究明し、その結果、遂に矛盾を解く鍵を解明した!!

イ. 余剰風量を必要としない「高換気・少風量・少電力」の超高効率フードを開発し

ロ. 最少法定風量のみで確実に渋滞熱気を抑制し、不快不潔な多湿厨房を快適化し

ハ. 「高換気・少風量・少電力」により設備費も維持費も、更に又、CO2削減も実現化し

ニ. 時代的要請である「省エネルギー・低炭素化」の最良の厨房環境の実現に寄与した。

元来この発想は、GFにまつわる経験からフードの高熱漏出性に疑問符を懐いていた時に
三菱地所設計様より、「“少風量で高換気”のフードを作れないか」然もその波及効果として
更に「“少設備費・低維持費”の従来にない画期的な省エネフードを開発できないか」と問題
提起された事に原点がある。この打診により、積年の問題意識が、瞬時に触発され!! 以来、
様々な指導激励を基に、幾度もの難渋の泥濘にもがきつつ、やっと到達した苦心の結晶だ!!
故にこの超高効率フード(DRV)は、低炭素化社会の厨房の必需品として時代を画するのみ
ならず、是から幾十年ものスタンダードとなる事は間違いないと確信する、正に会心の傑作だ!!


超高効率GF・WBR、超熱捕集換気装置・DRV


a. 一つ目の何故?は、超高性能GF(WBR:除去率99.72%・静圧90Pa/1.1m/sec)により、過去
数十年間、維持されてきた厨房の欠陥(低除去率GFにより、除去の目的とは裏腹に火災誘発
因子をダクト内に蓄積させ、然も惰性的ノーメンテにより、劣悪で危険な着火因子を常態化させ
ている「GF固有の致命的欠陥」)を改善し、見えざる危険因子を解消し、新市場を発掘創造して、
90年以降の首都圏大型商業棟に殆ど採用され、日本一の実績を日々更新しているスグレモノだ。

b. 二つ目の何故は、超熱捕集率フード(DRV:従来型に対し熱捕集率43%up・風量30%削減化)
により、過去一世紀余も当然視されてきた従来型フードの宿痾(法定排気量では排気不十分で、
更なる余剰風量を必要とする「少換気・多風量・多電力」。故に「高熱高温・熱気漏出・過大電力」
現象を必随する根本的、且つ致命的弱点)の不合理と不経済、更に又、その故に発生する過酷
で劣悪な3K(きつい・くさい・きたない)即ち不快不潔性を余議なくする「環境毀損性」を解消した。

c. 然も大幅なCO2削減と省エネルギーの同時実現による“低炭素社会”へ貢献し寄与する。
即ち厨房の高熱緩衝に不可欠なFCUをも台数縮減する劇的削減力と共に、余剰排気量
「30%削減」により、消費電力を実に「65.7%」も節減する、ユニークなCO2最少化装置だ!!

d. 具体的に簡略化し要約すれば、DRVには以下イ、ロ、ハに基づく「三大削減効果」がある。
イ.冷温水機モーターのVWV ロ.給排気ファンのVAV ハ.AHU冷温水の熱交換高効率化
1.風量30%削減による最少風量化と設備費・維持費の大幅節減化 2.FCUの台数縮減化
3.風量30%節減による給排気消費電力の「65.7%削減」化/等の卓越した超削減力がある。

e. 従って日本の最先端の大型商業ビル等への導入が多数内定している。この事実はDRVが
新時代を画する、卓越した超高効率換気装置である事の証明でもある。然し更なる複眼思考を
もって日々リニューアルしつつ、未来へ、世界へと飛翔し続けていくBest of Bestを目指したい!!
大型ビルの低炭素化へ、最良の価値と貢献をなす高付加価値へ、あくなき最上の挑戦と努力
を持続し、「低炭素革命と地球環境浄化」へのかけがえなきOne Solutionの一つを目指したい!!

DRVとは超熱捕集率の故に「高換気・少風量・少電力」を実現した最良のエコフードである。
即ちDRVは、超熱捕集率の故に風量30%削減し、最少風量で円満な排気を可能にした。
然もVVVF連携により風量の「30%低減」に止まらず、消費電力を「65.7%」も削減したのだ。
即ちDRVは「冷温水発生機・送水機・排風機」全てのVWV・VAVの3乗低減を可能にした。
然も、それらの3乗低減なくとも、DRVの設備費は維持費の削減により2年未満で回収可能だ。

PAGE TOP




要点解説:従来型フードの根本的弱点(低換気・多風量・多電力/高エネルギー消耗) を克服。即ち今迄、意思も慾求も自律もなき、物言わぬ沈黙の空箱にすぎなかった排気フ ードが、この人工知能的な効能のDRV(超高効率Ventilation)により、自発的意思力を 秘めた能動的躍動体へと揚棄し、遡及的なエネルギー削減力を持つ超節減型Ventilation へ と進化を遂げるに至った。ここにビルエネルギー削減と環境浄化への貢献という見果てぬ 願望に、ささやかなSolution をもたらす、叶わぬ夢幻の端緒が開かれた。かくて長年の苦 渋の懸案が溶解し、ひそかな安堵と深い達成感に心和らぎ、深い充足感に満たされている。

1. はじめに

業務用厨房は多数のガス調理器、湯沸器、茹麺器、冷蔵庫、冷凍庫等々による、膨大なガス電力の消費エリアだ。調理者はこのうだる酷暑の中で、絶えず高温多湿に晒されている。従って排気フードは、各種調理機器から発生する熱気を集約吸収し、排気ダクトへ排出する役割を担う。然し様々な要因から、排気風量が不十分な場合、熱気は排気ダクトに吸引されず、フード内に滞留するのみか、次々と発生してくる熱気によって厨房内に押し出される。従って厨房内は、恒常的に更に高温多湿となり、厨房環境を著しく悪化させていく。
建築基準法では、この排気風量計算方法として、20KQまたは30KQの理論排ガス計算式があるが、この理論値では排気風量が小さく、設計現場では厨房環境の安全を考慮して、フード下面速(0.3m/s〜0.5m/s)の計算値から、より大きい数値を採用している。 (具体的参考表は「表−3」「表−4」を参照下さい)
然し、排気が行われるという事は、その分を給気しなければならず、この排気風量が法定換気量よりも大きい数値を採用すれば、必然的に排気量のみならず、給気量も増強しなければならない。従って排気風量の増量は、単純に排気ファンの規模を大きくするか、或いはモータの消費電力を大きくする事で対応できるが、その分、設備費の増加や電力消費による継続的維持費の大幅な増加という、好ましからざる代償を伴うことになる。
更に又、給気風量の増加は、空気調和機の大型化やDHC(地域冷暖房)、熱源装置による冷温水使用量にも影響し、この設備費と継続的維持費の増大は関係者の頭痛の種でもある。

2. 超高効率フードの開発の背景

弊社はメンテを含むグリスフィルター(以下「GF」)と排気設備関連の専業メーカーだ。故に日夜「高除去率・低静圧」「高換気・少風量」という難壁に挑戦している。然し厨房排気は如何にGFが進化しようとも、排気へ十分な配慮がなされた設計思想こそが不可欠だ。
即ち余剰風量を十分に用意すれば設備費も維持費も増大し、不十分なら、それらを割愛できても、厨房環境は急速に且つ必然的に悪化していく。従って排気の良否は設計思想の根幹をなす重要要素だ。然し様々な理由により最少法定換気量しかない場合は、日常の厨房は悲鳴と不満が渦まく事になる。即ち「暑い、煙い、風量が不足だ、排気も換気も弱い」 「ベトつく・何とかしてくれ」という不満が鬱積し、その果てに何とGFをはずし、火炎がダクト内に吸引されて火災を発生させるという、信じ難い事故が発生する事となるのだ。故に専業メーカーとして日夜、これらの根本的な打開策を、懸命に模索し、苦悶している。
ところが、こうした折に図らずも、ある大型再開発のMJS様から(T)「高換気・少風量」のフードを作れないか!? 更に(U)「少設備・低維持費」に繋がる超高効率の省エネルギーフードを作れないか!? 具体的には(V)余剰風量を約30%前後削減し、且つ最少法定換気量のみで快適環境を実現する画期的な「超高効率換気装置」を作れないか!? と問題提起された事が、超高効率排気フード(以下「DRV」と呼称)の発想の原点である。
然も大型複合ビルの一般的傾向性は、事務所と飲食店舗の面積比が「93:7」にも拘わらずそのエネルギー消費率は「68:32」と、ビル全体のエネルギー消費量の実に「30%以上」が飲食店舗の消費量だ。この驚くべき傾向性は、エネルギー削減が世界的潮流となっている時代的背景の上からも、どうしても早急に改善し解決しなければならぬ最優先課題である。
従って、この止みがたい問題意識に突き動かされて、研究開発に没頭し、折々にMJS様の指導激励を受けながら、粒々辛苦の末に、何とか余剰風量を30%前後削減し、最低法定換気量のみで良好な厨房排気と快適環境を可能とする、日本初のVentilation(換気装置) 即ちDRV(超高効率排気フード)を開発するに至った。

3. 従来の厨房換気の実情

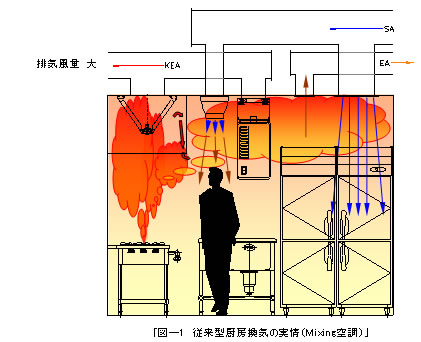

図-1に示す通り、従来型の換気方法は天井位置の吹出口(HS・VHS・パンカールーバ)から給気を行い、排気はフードと一般排気から行うのが通常だ。調理機器を点火すると、排気風量が少ない場合、フードから厨房内に漏れ出た「渋滞熱気」が燃焼機器の輻射熱と共に厨房全体を高温多湿化し、更に天井から吹出すSAが厨房の空気を掻混ぜ(Mixing空調)厨房環境を劣化させる。然もパンカールーバは局所冷却で燃焼機器の近くの調理者を冷やす為、天井からSAをフードに向って吹出す。この吹出は、燃焼機器から発生したフードに向って起上がる熱気にも影響をし、逆にフードから厨房へ熱気を多量に漏出させる。
これにより天井付近の高温度帯は更に全体に拡散し、厨房を慢性的に且つ常時、高温多湿化させる。このために一般的には排気風量を増量し、この抑制を図るのが通例である。



4.DRVの特徴T(NEFの特異性)−SA構造とその基本原理

従来型の排気フードの弱点は、燃焼機器の熱気が一気に直上のGFに衝突拡散し、ダクト内に十分に吸引されずに、反転してフードから厨房内へ漏出し、厨房全体を熱気で高温多湿化する事にある。これに対しDRVの最大の特徴は、回転ノズル(NEF)が連続回転しながら到達距離100〜150mm程度の微風を噴射していく事にある。当該箇所を構造概念図図-2(NEFエア)で示し、実写は写真-1 NEF停止時、写真-2はNEF回転時で示す。
このNEFの特性により、一度フードに収まった熱気は(次に起上ってくる熱気にフード外へ押し出される事なく)緩やかに渦巻状に反転し、フード内に留まり、均一的にフード内に分散しダクトへ排気される。従って、このNEF固有の自発的な連続回転力により熱気をフード外へ逃がさない。然もNEFからフード内に噴射されるSAにより、フード外に漏れ出る経路で立ち上がっていた熱気をも誘引し、その熱捕集率を高めている。

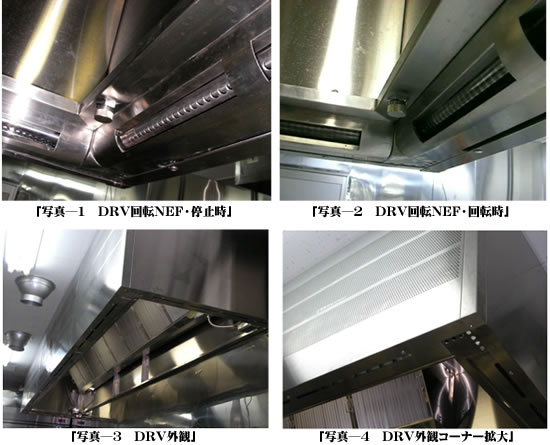

この事は、従来型排気フードと比べ、DRVのフード内温度が均一的で、且つ、排気温度 が従来型と比較して高い事で証明されている。写真-3及び写真-4にてDRV外観を示す。

5. 従来型排気とのデータ比較によるDRV効果の証明

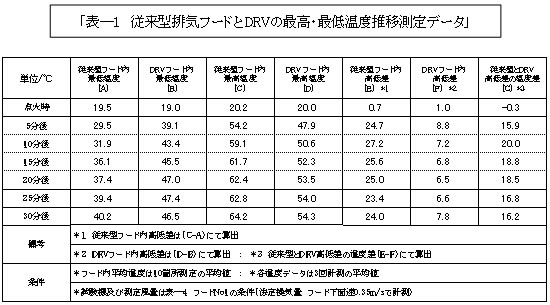

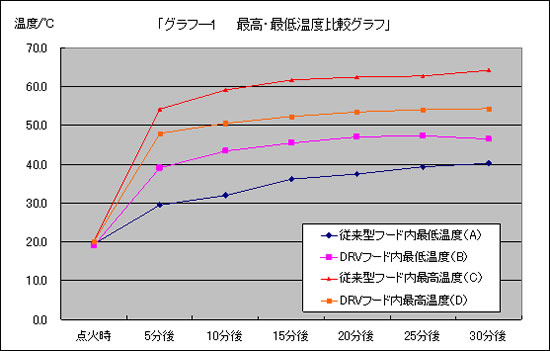

5─1.従来型排気とDRVの動向相違点からの比較検証 表-1及びグラフ─1に示す通り、従来型排気フードはフード内の最高温度(表-1(C)) と最低温度(表-1(A))との差が大きく、その高低差は最大27.2℃(表-1(E))にも及ぶ。 実にDRVの3倍である。従ってフード内で熱気の偏りが大きく発生しているといえる。
一方、DRVは従来型と比較してフード内の熱気の最高温度(表-1(D))と最低温度 (表-1(B))との差が小さく、その高低差は最大8.8℃(表-1(F))に留まっている。 即ち従来型の3分の1だ。従ってフード内で熱気が分散している事が理解できる。

従来型排気の高低差とDRVの高低差の温度差は最大20℃(表-1(G))にも及び、従来型排気は、比較的温度の低い空気帯をも排気し、その結果、高温熱気が排気できていない。

5─2.DRVによる実質的効果その1(フード内温度の低さ)

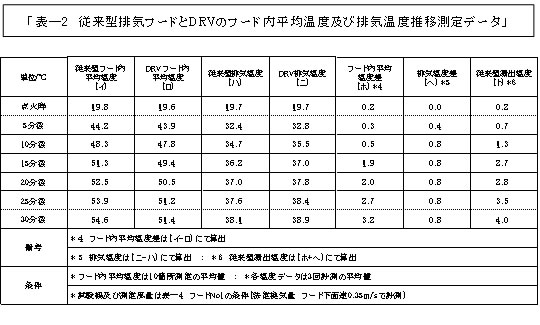

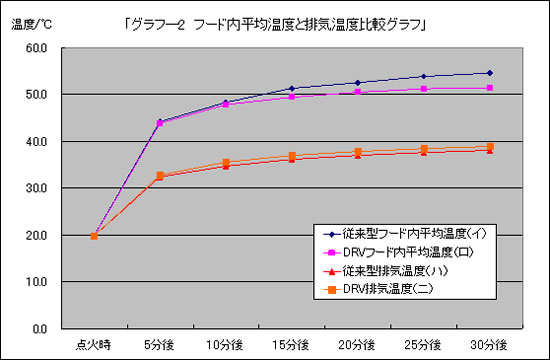

表-2及びグラフ─2が示すのは、従来型排気は、熱気の偏りによる滞留がある為、フード内平均温度(表-2(イ))が高い、一方、DRVは熱気の偏りがなく、熱気だけを整流し且つ極めて効率的に排気している為、フード内平均温度(表-2(ロ))が低い。即ち、フード内の平均温度において、従来型排気はDRVに対し、実に3.2℃(表-2(ホ))も高い。

5─3.DRVによる実質的効果その2(排気温度の高さ) 逆に排気温度においては、従来型排気は温度が低く(表-2(ハ))、DRVは排気温度が高い (表-(ニ))。即ち排気温度において、従来型はDRVに対し更に0.8℃(表-2(ヘ))も低い。

5─4.従来型排気の漏出性の証拠(フード内高温・排気低温) この結果、従来型排気はDRVに比べ、フード内平均温度が3.2℃高いにもかかわらず、排気温度は逆に0.8℃も低い。この数値的事実は、その分の熱が実に最大4℃(表-2(ト))も排気ダクトへ吸引されずに、フード外へ漏れ出し、その結果、厨房温度を著しく高温高熱化している事の明白な客観的証拠である。(従来型厨房が蒸し暑いのは、実はこの故である)









6.DRVの特徴U・V(エアカーテン・内的置換換気)− 厨房温度の抑制原理

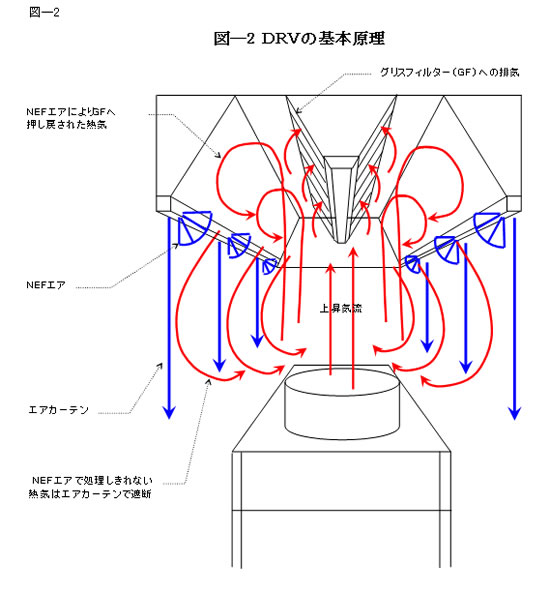

上記4項、5項によりDRVのSA給気の原理とその効果を説明したが、DRVの給気箇所は、このNEFの他2箇所からも行う、1つは図-2に示すNEF外周のエアーカーテン。これは、NEFによる熱気の抑制をも突破する勢いの熱気に対して二重の防御(特徴U・エアカーテン)を行う。更にまたフード内と厨房を隔離する壁を作り、熱の拡散を防止する。

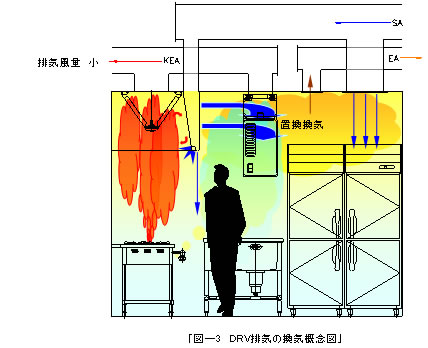

もう1つの給気箇所は、NEFとエアーカーテンの2つにより隔離された厨房を冷却する。 即ちDRV側面から給気する内的置換換気(図-3)だ。この給気はDRV側面に多孔質の開口部を設け、この微孔から面速1m/s以下の低速のSAを広範囲に給気する特徴を持っている。この低速で広範囲に給気する内的置換換気により、天井部に停滞する熱気を混合する事なく、SAはゆっくりと調理者を包み、厨房を冷却する(DRV特徴V・内的置換換気)。
尚、給気位置が排気位置に近い事による排気のショートカットの懸念は、幾度もの実験にも拘らず、厨房内の酸素濃度も一酸化炭素濃度も一切増加が見られぬことから問題はない。
また厨房内の全SAをDRVから給気したのでは、その各給気口(NEF・エアーカーテン・内的置換換気)からの面速が高すぎて熱気をMixingする為に、DRVにおいても吹出口を図-3に示す通り併用し、燃焼機器から距離のある位置への給気を行う必要がある。

7.DRVの「超高効率排気フード」たる所以性

従来型排気に対するDRVの「1.4倍」の高換気能力(高排気能力) 各種条件のフードリストは表-3(原設計風量表)と表-4(DRV決定風量表)の通り。
熱はサーモグラフィを用いなければ可視できないので、その効果を分かり易くする為、実験において、燃焼機器より蒸気を発生させ、その蒸気が各換気方法において、どの様な動向を示すかを表したものが写真-5.写真-6.写真-7である。

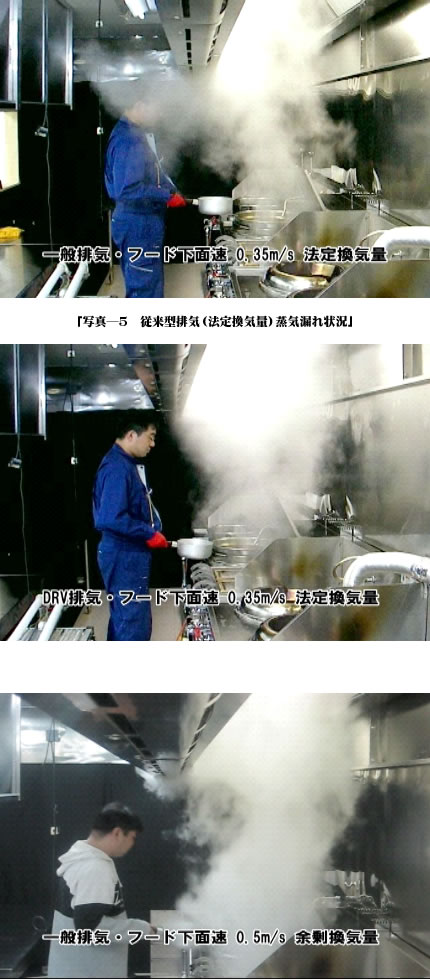

写真-5は従来型排気方式で、かつ法定換気風量を採用した結果、フード下面速0.35m/sの場合のフード外への蒸気漏れ状況である。大量に蒸気がフード外へと漏れ出している。
写真-6では、DRVを用いて、法定換気風量で風量決定し、フード下面速は0.35m/sとし写真-5と同様の条件とする。然しDRVではフード外へ蒸気の漏出がない事が確認される。
写真-7は写真-5の状況を改善すべく排気量を増量し、フード下面速0.5m/s、即ち法定 換気量の1.4倍の風量において換気を行った場合の状況である。写真-5ではフード外に 漏れていた蒸気が抑制され、且つフード内に集熱され、効率的排気である事が確認される。
この結果から言える事は、DRVは法定換気量のフード下面速0.35m/sで、従来型 の余剰排気風量を考慮した0.5m/sと同様の「排気能力」を保持しているという事である。 即ち、DRVは従来型の排気風量の、実に「1.4倍」もの排気能力を保持しているといえる。
更に厳密にいえば、DRVは従来型排気フードの「1.4倍」の排気能力があるとはいえ、厨房にはDRVが代替できないHPフードや食器洗浄機等の排気がある。従って厨房全体では、それらの混在により10%前後、排気率が希釈される。故にDRVの余剰排気風量の削減率は30%前後になる。これこそがDRVが「超高効率フード」といわれる所以である。
従って、DRV導入により、設計時点での余剰風量は、無理なく削減でき、また法定換気量で設計されて、劣悪な環境下にある店舗でさえも、その環境を著しく改善する事ができる。

7─1.DRVによる厨房内温度の抑止効果

上記7項ではDRVのフード外への蒸気漏出の有無の状況を可視化にて説明をしたが 今度はサーモグラフィを用いDRVにて厨房内の温度がどの様に抑制できるかを説明する。

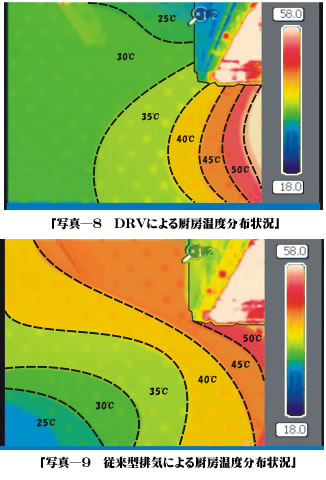

写真-8はDRVによる厨房内温度分布である。フード周辺は輻射熱の影響もあり、高温ではあるが、高温度帯の範囲は狭く、且つ天井付近も摂氏30℃程度で維持されている。更に従来型排気の様な天井吹出のMixingもなく、広範囲に且つ安定した温度を維持している。
写真-9は従来型排気による厨房内温度分布である。フードから漏れ出た熱気が天井部分に滞留し、天井付近が高温度帯となり、加えて天井付近の熱気がMixingにより高温度帯の範囲を拡大させている。この様な状況では幾ら、フード近辺のパンカールーバからSAを吹付けても、調理者に到達する時には、天井の高温度空気を誘引して、生暖かい空気を浴びる事となる。また一方、従来型排気の場合は、局所的な空調の為、極端に温度の低いエリアがあり、場所により寒く且つ不快である。更にSAが吹付ける場所では料理が冷めてしまう為に、吹出口に邪魔板を設けるケースが多いという矛盾が少なからず散見される。


8.DRVによる風量削減力の実証例

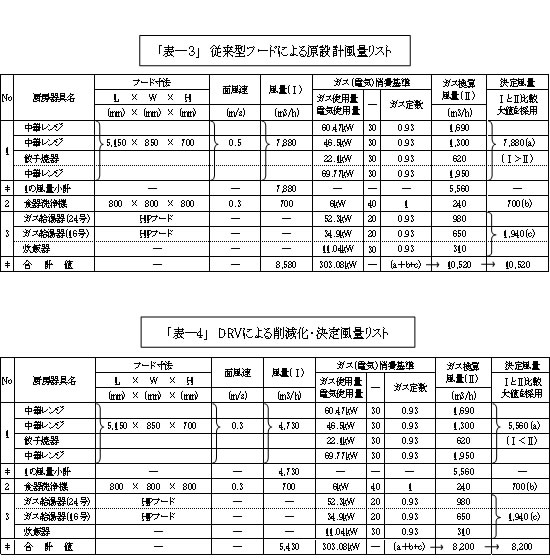

今回DRV導入の店舗のフードリスト表-3(原設計)と表-4(決定風量)を示す。 DRV導入検討前の原設計では厨房排気風量10,520CMHで計画されていたが、DRVを導入した事により8,200CMHに減少し、実に原設計の「28%」もの排気風量が削減された。
然しこの数値は、DRV装着以外の食器洗浄機・HPフード他が存在し、是等には風量に変更がないために、厨房全体では風量削減率が概ね10%程、希釈された為の結果にすぎない。
仮に単純にDRVを導入したフードのみに限定した排気風量の削減率では、原設計風量7,880CMHに対し、DRV導入後は5,560CMHに減少し、「41%」もの風量削減率となる。
この風量削減により大幅な施工費用の削減が可能(ダクト口径縮小による設備費削減、ダクトスペースの縮小化、排気ファン小型化、空調機・熱源機器費の削減化)となる。又これに伴う継続的維持費が定常的に削減できる事になり、更にCO2削減にも大きく寄与する。
尚、今回の導入店舗は、上記の如く風量削減効果のみならず、DRVの厨房温度の抑制効果 からも設備費が約100万円ほどの「FCU」を1店舗当り1台ずつ削減することができた。

9.既存店舗へのDRV導入による大幅な維持費削減の効用性

既に稼動している既存店舗・既存施設にDRVを導入した場合
換気風量に変更が無い場合は、厨房環境が改善され、快適厨房になる事が予想される。
DRVの導入にはフード入替工事の他に、SAダクトの経路変更、パンカールーバの給気
停止等々、必要となるが、それでも排気ファンやダクト工事の削減化による利益は莫大だ。
また余剰風量を加味した排気風量で稼動している場合には、大幅な風量削減が可能となる。
然も風量削減は「排気ファン・空調機ファン」の軸動力を「三乗低減化」する事ができる。
従ってVVVF制御により、回転数の「30%削減」で実にファン軸動力は「65.7%の削減」が可能となり、大幅に継続的維持費が削減される。更に風量削減により、空調機の熱交換効率も向上し、冷温水使用量も削減され、「熱源機器運転費・ポンプ動力費」も削減される。
DRVはこの幾重もの「低維持費・少設備費化」を可能とする超高効率排気フードの故に、更にCO2を大幅に抑制し「環境最善化」への貢献力の故に、CSR(企業の社会的責任)を基本コンセプトとする、ある超大手銀行の支店新築案の原設計にスペックインされている。

10.DRV基本構造とNEFの独自性─その仕様

DRVの外見は、従来型給排気フードと何ら変らない(形態・寸法・外見は別紙参照)。
ただ給排気フードが持つ、前面給気・下方給気(エアーカーテン)の他に、更に中枢部に相当する独自機能のNEFを有している。この中枢のNEFの連続回転により、フード内の熱気を整流し、排気を極めて高効率化させる傑出した特長を持っている。尚、このNEFは電動力を使用せずに、内的自発力により回転運動を行う独自の優れた機能も持っている。
更にNEFの独自性を包摂するDRVの独創性は、上述(DRVの特徴T・U・V)の通り。
このNEFは500mm・750mm・1,000mmの3種類の仕様があり、この組み合わせで配列される。従ってフード寸法は、このNEF寸法が基準となり、これ以外のフード寸法の場合はNEF両端を目隠しにて延長する事で対応できる。尚、フード高さは550mmと800mmの2型式となり、奥行が1,500mm以内についてはGFは片側吸込型となる。
SUSの素材は304と430に選択の余地があり、研磨はHL・#400・No4の3種がある。

11.結論: DRVの根本的独創性(下記A・B・C・D)

業務用厨房の排気は空調システムの根幹であるにも拘らず、従来型フードは空調システムの末端に位置する受動的な空箱にすぎなかった。然し、DRVの出現により、排気に連動する空調関連設備に、大幅な遡及的節減効果をもたらし、且つ軽減化に大きな相乗効果をもたらすこととなった。従って厨房環境の排気設備に、更にはCO2削減の上からも、必要不可欠な、絶大な貢献利益をもたらす「省エネ装置」へと結実したのだ。
即ちDRVが従来型と似て非なる所以は、NEFに象徴される、その独自の三大特徴にある。就中、傑出した「熱捕集力と風量削減力」(A)、更に(A)に基づく大幅な「維持費削減力」(B)。
また「空調設備の遡及低減力」(C)にある。従って今迄のフィードバック機能なき、一方通行だけの無機物に過ぎなかった只の空虚なフードが、まるで意思的な「能動的発信力」(D)を有するかの様に、遡及的節減力〔1.空調設備費の縮減、2.工事費の低減、3.維持費の削減〕をもたらす躍動的有機体へとブレークスルー効果を現出するに至った。換言すれば只の空箱のフードでありながら受動的物体から創造的能動態へ、更にただの沈黙の命令的被受容体から自発的貢献態へとフードの概念を画然と一新する、新規性あふれる独創的すぐれもの!!
・従って今まで顧みられる事のなかった、厨房給排気のエネルギーロスという致命的病巣を剔出する「Groundbreaking work」を成し遂げる事ができた。一局限でのRevolutionだ!!

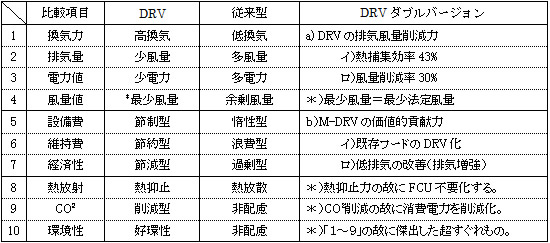

12.結論的比較表


13.DRVの社会的意義――関係者への報恩感謝

従ってDRVは如上の「A・B・C・D」の力用の故に、些少でも厨房環境の改善に寄与し 得れば、幸甚この上ない。況や給排気CO2削減に枢要な貢献ができれば、望外の喜び!!
就中、MJS様(担当・佐藤茂様)には、千載一遇の好機を賜り、開発一同この上なき名誉光栄な事と、心より感謝し、且つ、その無上の幸運と恩恵を深く噛みしめて、これからも変わる事なく、只管、改良改善へ更に挑戦していきたいと日々、想いを新たにしています!!
願くば、大いなる智慧と絶妙なるインスピレーションを賜わり、パースピレーションを磨きぬいて、エネルギーと環境の最適調和のベストシーズ開発へと、更に精進していきます!!
そして何よりも、これからこそが本番だ。いよいよ、これからが勝負だ(New beginning!!)と自覚して身を引きしめ懸命かつ必死に挑戦してまいります。大いなる目標を目指して!!

PAGE TOP





T)MES(廃油燃料)開発の主旨

イ. 今や、世界中が地球的規模で地球温暖化防止に取り組まなければならない
未曾有の危機的状況に直面し、まさに有史以来の、極めて憂うべき時代を迎えている。
ロ. 従って、CO2削減に一刻の猶予もない低炭素化社会にあって、「我々にしかできない、
我々にしか感受しえない、我々にしかその必然性と価値が分からない」業務用厨房分野で
社会貢献し、顧客企業に寄与しうるものは何か!?との視点で足元を観察し、凝視した時、厨房
から排気と同様に常時、排出される廃油が、環境汚染の毀損因子であるに拘らず、何ら生産的
な解決がなされず、厄介この上なき「解決困難な有害汚染物質」として放置されているのみか、
むしろ逆にグリストラップ(GT)へ捨棄されて顧みられない現状に愕然とし、且つ慄然としている。
ハ. 従って、この状況を解決すれば
1.廃油の廃棄費用、 2.GTへの廃油捨棄による排管の毀損劣化 3.河川放流による環境破壊、
4.下水処理費の累積的圧迫、 5.最終処分場での汚泥焼却による累進的環境汚染、等々の
問題を大幅に改善し、環境保全に貢献できるのではないかという問題意識から、この「廃油の
再燃焼化」による「資源の再利用」と「廃棄物の完全消去」への寄与を願って開発に着手した。


U)現状の問題点(未解決の廃油)


イ) 厨房から出る植物性廃油(テンプラ油等)
ロ) 工場、修理工場からのエンジンオイル(鉱油)
ハ) 洗浄時に滲出するグリスフィルターからの不純物質(油塵・汚泥)

a) 上記、廃油処分は一般的に焼却により行われており、廃油の焼却に際しては、
大気汚染という重大な環境汚染(酸性雨やダイオキシン。NOX・SOX)を惹起する。
b) 各メーカーは、これらの解決策として「廃油焼却装置」など数種類のものを提唱している。
然し多額の設備費と維持費が必要のため、小規模な工場や農家、医療福祉施設、或いは
一般家庭等に自家設備として提供するには余りに高額で不適切。然も操作が難点である。
更にまた廃棄処理業者への廃棄費用としても無視しえない多額な金額が継続的に発生する。
c) 更に近年注目されているバイオディーゼル燃料(BDF)がカーボンニュートラルな
軽油代替燃料として注目されつつあるが、それを設置する為には諸費用を現状の
1/100に縮減しなければ、多大な導入費と維持費が障害となって、普及していない。


V)現状打破の具体策としてのMESの特徴と基本構造


  従って、店舗・家庭から出る「植物油」、工場から出る「各鉱油」の廃油全般を
燃料化し、再利用する事で、コスト削減とエコ化(環境汚染防止への一助)等に
最適合化する事が不可欠だ。また廃油焼却装置を小型化し、小規模な工場・農家、
施設、あるいは一般家庭等々に自家設備として供給し、現状の環境汚染因子を
削減し除去していく事が必要不可欠である。従ってMESは下記「イ〜ニ」を実現化した。

イ) 廃油の再燃料化(再利用・消去)
ロ) 廃油処理費の全削減化・不要化
ハ) 廃油焼却装置の小型化(設備費の削減)
ニ) 熱源利用によるエネルギーコスト削減(ガス消費量の削減化)


a) 廃油燃料「MES」装置の特徴

イ. 造は、コンパクト化(スマート・シンプル・シャープの3S化)をコンセプトに燃焼室・燃料タンク
・給気ファン等を効率良く装備し、設備費を低廉化し、廃油の完全燃焼化を可能にした。
ロ. 小工場、一般家庭の自家設備用としても「軽小短薄」化し、最適化装置として結実している。
従来型(小型廃油燃焼装置)は燃焼発生時の熱源を暖房として利用しているにすぎない。
然しMESは廃棄以外に、何んの存在価値も意味もない「廃油自体」を熱源化することに成功。
その結果、廃棄費用とエネルギーコスト、更には廃棄物そのものの削減を完全に実現化した。
ハ. 従って弊社では、メンテ回収後のグリスフィルター洗浄として、消耗する多大なガス消費量と
化石燃料費を文字通り100%削減化し、不要化した。即ち完全に維持費を無化する事に成功。
ニ. 原理のアイデアは風呂「追炊装置」をヒントにしている。下記の基本構造の
例示の通り、MES燃焼室外側に水ジャケットボックスを取付け、洗浄槽液から
温配管・冷配管を水ジャケットと接続して、「MES燃焼」の際に水ジャケット内で
保温し、それを洗浄槽液へと自然循環させる事の繰り返しで洗浄槽液を沸騰させる
シンプル構造だ。従って今までのガスは全く不用となり、ガス消費量を完全に削減化した。


b) MESの基本構造図




c) 廃油燃料(MES)化による廃棄物消去
下記は弊社工場内での実際の利用方法の現状。

1 メンテ回収油 メンテ回収油は、固形油、塵埃などを除去しただけで
化石燃料(灯油等)は一切混合せずに、自燃化する。
2 グリストラップ汚泥 独自の精製方法を用いて「油脂・塵埃・不純物・水分」
を分解させて、メンテ回収油と混合させMESに改質する
(グリストラップ汚泥の再利用化による完全消去)
3 混合廃液層の汚泥 独自の精製方法を用いて「油脂・塵埃・不純物・水分」
を分解させて、メンテ回収油と混合させMESに改質する
(廃液の廃油燃焼化による完全無化により消去する)
4 工場等の鉱油
厨房植物廃油
1.と同様に固形油、塵埃などを除去しただけで、その他の
化石燃料(灯油等)は一切混合せずに燃焼し、再利用する
(廃油再利用・再燃料化により完全に無化して消去する)


W)MESの最大価値(廃油という環境毀損因子の再燃料化・再利用と消去)

イ. メンテ回収油、植物油、鉱油などは化石燃料(灯油等)を混合せずに
それ自体で燃焼する廃油燃料として再利用し、廃油を完全に無化し、消去する。
然も、より条件の厳しい汚泥・ヘドロから回収した廃油等も、植物廃油また鉱油との
混合比の「実験検証」で得た、独自の「混合絶妙比率」の究明により、ただ捨てる以外
に全く利用価値の無い「廃油」を再資源として再生し、その後に完全消去し無化する。
ロ. 故に「廃棄物の再資源化」装置でもある。従って、弊社はメンテ回収油、洗浄による
排出された汚泥は、全て燃料化している。このMESの確立により、今まで重負担と
なっていた「廃油処理費・化石燃料費・産業廃棄物処理費」を削減する事に成功した。


a) 弊社では現在「洗浄槽(粗槽)」1台(2連燃焼型)の成功後に「中間層」「仕上槽」
の合計「3台」のMESが、1日6時間以上、連続して無人運転で円滑に稼動中である。
従って、多大なメンテ回収油(グリスカップ油・テンプラ油)を無駄なく熱源化している。
従って、この廃油燃料化(MES)により、工場内のCO2削減に対し多大な貢献をしている。
b) この実例は、MESの効能にはCO2への「二重削減効果」がある事を例示している。
即ち、廃棄物の焼却処理では必ず発生する有害CO2に対し、MES(廃油燃料)により
第一に有害CO2を、いわば価値的なCO2へと止揚改善し、第二には従来使用していた
化石燃料を不要化し、CO2を抜本的に抑制するという二重のCO2削減効果が可能となる。
c) 従って、弊社では廃油の処理費に悩んでいる店舗(厨房)・工場から植物油及び鉱油を
回収して、その無駄な費用を解消している。かくてMESが成功した今日、廃油とは、まさに
創造的な資源に変貌していく。この結果、廃油の再生(再燃料化)は勿論、店舗・工場での
廃液処理費も削減する事ができ、共に「win-winのメリット」をかち得る事ができるという、極めて
魅力的な効能性を発揮していく。
d) 然し、MESの最も特筆すべき最大価値は、未だに廃油の不法投入が絶えない業務用厨房の
グリストラップの弱点を是正させる事だ。糖尿病やATIS(アテローム血栓症)を惹起する悪玉
コレストロールのように、ビルの大動脈の排水管に連動するグリストラップの廃油は、スケール・
スライム・シリ力の基因となって排水管内部を閉塞し結石化し、通水不能にする。然も幾度もの
苛烈な貫通作業(高圧水ポンプ・バキューム)を重ねる毎に排水管を損耗劣化させ、徐々に
亀裂損傷させていく。かくして数十億から数百億円ものビルの資産価値が
全く予期せざる所で夜毎日毎に、徐々に減損していくのに全く気づかぬ場合が多々ある。
従って、グリストラップへ廃棄され続ける廃油の不始末は、確実にサイレントキラーの如く
建造物の価値を毀損してくのだ。この白蟻に取り憑かれた様な、どうしようもない致命的な
盲点を解消する決定打こそ、まさにMESの最大の価値!!特筆すべき現実的効能といえまいか!?


X)MESの潜在的貢献力――ビル資産価値への保全力と補強力

イ. ウエックス自体、創業より今日迄、超高性能グリスフィルター(GF)を基軸に、その背後の
危険ゾーン(排気ダクト)までも視野に入れて、ビルの安全管理に少なからず寄与してきた。
ロ. 然し、如何に超高性能GFと雖も、現実は必ずオイルミスト(潜在的火災発生因子)
がダクトに流入蓄積していき、やがて年月を重ねるうちに、ある飽和点に達した時、
突発的な自然発火を誘発し爆発炎上を引起こすという潜在的危険性が常につきまとう。
ハ. 故に、月々年々に、定期的にダクトの汚染度を点検・清掃し、表面からは見えない
天井背後の危険性を事前に除去し、ビルの安全性と防炎性を無償保証する独創的な
スキルを錬磨し、高プレッシャーに堪えながら、今日迄、ギャランティを終始一貫してきた。
ニ. 従って、この姿勢を全面的に貫徹するならば、天井背面のみならず、地下深部に於いても
かけがえなきビルの支柱が毀損され、その資産価値が下落しつつある重大瑕疵(GTへの
廃油捨棄)がある事を見逃しては無責任になるという切迫感から発生したものがMESだ!!
ホ. 即ち見えざる地下の奥底で配水管の損耗が常態化し、その延長上にひそむ資産価値の
下落化や液状化を阻止し、GFとGT上の一切の潜在的な衰耗性を克服し解消していく
社会的貢献力なくしては、真のメンテナンス(顧客の資産価値の防衛)にはなりえないとの
内なる叱咤にせきたてられて現出してきた、真の“スグレモノ”それこそがMESの社会貢献力!!
へ. 従って時の推移と共に必然化するビルの衰退を可能な限り防止するメンテフォロー力
が真のアセットマネジメントだという意味で、このMESもその一助となりえるものと期待できる。
然も時代の要請である3R(Reduce・廃棄物削減、Reuse・再利用、Recycle・再資源化)に
限りなく近接しつつ、おののきながらも低炭素化社会への一助となればと願っている。


PAGE TOP



ファインブルー(FB) 「三種のフィルター」によるウエックス製脱臭装置「ファインブルー」の特徴

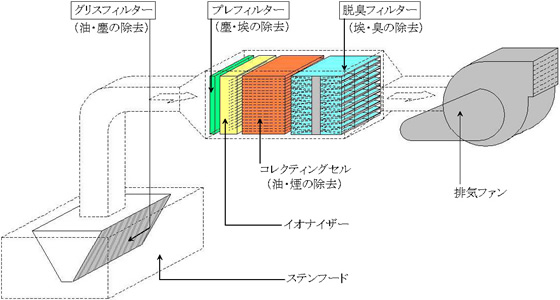

全体フロー構成図



全体フロー構成図



主な納入先 ・焼鳥店   ・焼肉店   ・一般飲食店舗   ・大型施設集合ダクト

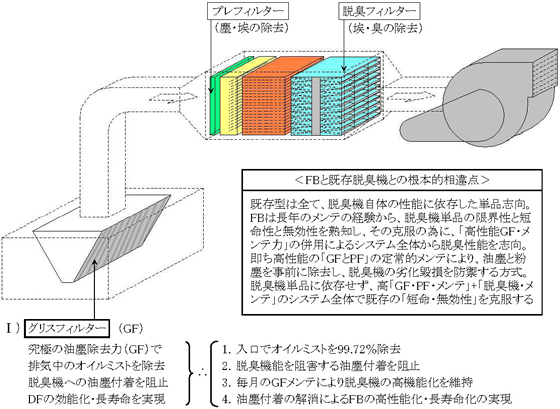

A)ウエックス製脱臭機ファインブルー(FB)の既存の脱臭機との相違点
第TのFB特長点 最高のGFで、脱臭機の短命化・無効化の原因(油塵付着)を
徹底除去し長寿命化を実現



第UのFB特長点 GFと共に毎月のPFのメンテ交換により脱臭機の
徹底した防護化・長寿命・効能化を実現

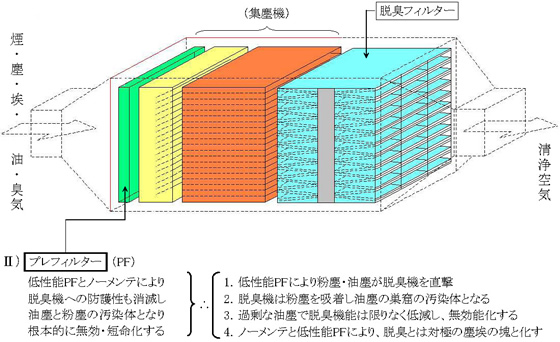

既存の脱臭機(DF) (B)従来の脱臭機の致命的弱点とその原因
第Tの短所・欠落点 低性能のGFとノーメンテにより、脱臭機は「油塵まみれ」となり、
効能衰減し、短命化する



第Uの短命・弱点 GFと共にPFのノーメンテにより塵埃の巣窟となり、黴菌の凝結体と化す



脱臭装置の概要 「三種のフィルター」によるウエックス製脱臭装置「ファインブルー」

A)脱臭装置の根本は?何故、脱臭装置は短命で無効力なのか?

1) それは全て、グリスフィルター(GF)から始まる!!GFの性能とメンテ力で全てが決まる。
オイルミストを除去するGFの性能とメンテ力で「排気・圧損」も「脱臭性・経済性」も全て決まる。
脱臭装置の生命は、脱臭機(DF)以前の高GF力とメンテ力にあり、これが決定的役割を果す。
2) GFの重要な役割は塵埃を除去し、排気を促進し、火災誘発因子を根絶する事にある。
就中、脱臭機に於けるGFの最重要機能は、粉塵や油塵でDFが減衰せぬ様に、閉塞を
阻止し、汚染を防護する事、更には脱臭力を活性化し、長寿命化する免疫的補助力にある。
故に「高GF力とメンテ力」なき脱臭装置は、免疫力を無視した細胞の如く、全く無意味で無力と
なります。あたかも超微細フィルターとそのメンテなきクリーンルームが、忽ち破綻していく様に、
また如何に高性能の冷凍機・空調機も、エアフィルターとメンテがなければ、やがて頓挫しゆく
様に、高GF力とそのメンテ力なき「脱臭装置」は当然、破綻していく。従って、従来の脱臭機
の短命化と無効化は何故かといえば、高GF力の免疫的役割を無視した致命的錯誤にある。
即ち、免疫力が衰退すれば、細胞が悪性腫瘍に食い破られていく如く、「高GF力なきDF」は
無効と破綻を免れ得ない。生きとし生けるもの全ては、「復元力・治癒力・蘇生力」が必要な様に、
DFにも免疫力としての高性能GFが必要なのだ。従って「高GF力に基づくDF」こそ、いわば
生体に免疫力を吹き込む如く、脱臭機本来の旺盛な生命力と復元力を活性化する為に、
決定的に最重要な役割を果たす、言わば「サイレント・ファンダメンタル・マシン」なのです。


B)「三種のフィルター」より構成される厨房脱臭の基本構造

1) 排気入口のグリスフィルター(GF)
高性能GFで厨房排気のオイルミスト(油塵=火災誘発因子)を除去する。GFが低性能ならば
オイルミストがダクト内に流入蓄積し、ダクト火災の誘発因子となり、然も脱臭装置そのものを汚染
し、脱臭性能を劣化させる。従って厨房排気の入口で、99%以上のオイルミストを除去し、かつ
定常メンテで、GFの高性能を持続させる事こそが、後続の二種のフィルターの寿命を左右する。

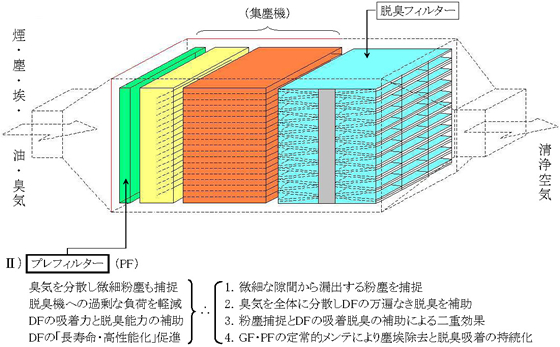

2) 脱臭本体入口のプレフィルター(PF)
PFの持続的メンテと交換(最低1ヶ月1回の洗浄交換)により、PFの初期性能は維持され、その本
体の脱臭フィルター(DF)自身の性能と寿命も保護される。何故なら、GFとPFがなければDFは
「塵と埃と油」にまみれ、脱臭機能を喪失していく。故にDFにはPFのメンテも必要不可欠である。
3) 脱臭装置の骨格の脱臭フィルター(DF)
前二段のフィルター(GF+PF)の能力と継続的メンテナンスにより、DFの寿命と性能は保護され
初期性能を持続させていく。従って従来のDFが「高額で短命で無効果」という致命的欠点は
「GFとPF」の軽視とノーメンテから発生している。即ちDFの命運は、その前段の二種のフィルタ
ーの性能とメンテ力に係っているという現実認識が、メンテ未経験ゆえに欠落しているからである。
*) 故に以上の「三種のフィルター」による厨房排気の「油塵・塵埃・油臭」の捕捉除去は以下の通り。
脱臭装置で重要な事は、まず第一に厨房排気の「油塵」(オイルミスト)を高性能「GFとメンテ」で
確実に除去する事、第二に微細な「塵埃」を「PFとメンテ」で持続的に除去する事。第三に「混合
臭気」を「DFとメンテ」で捕捉する事。この相乗集積効果により、「安価で高性能で高寿命」の脱臭
装置となる。何故なら、この三種の「高性能フィルターとメンテ力」如何が、脱臭装置の性能と
寿命の生命線を左右するからである。従って、三種のフィルター(GF+PF+DF)の一体的連携が
なければ、脱臭機器のみに過大な負荷(塵・埃・煙・油・悪臭)がかかり、免疫的補助力を衰退
させ急速な機能劣化をもたらす。故にファインブルー(FB)は、これらを前提に、「高性能GFと高
メンテ力」の成熟した経験智でしか生み出し得ない、最上の脱臭装置システムとなっている。


A) 脱臭機の原風景

イ) 如何に高性能の脱臭機も、厨房の日々の油塵(オイルミスト)の直撃を受けている為、初期性能は
月々日々に劣化し、1年後の能力は約70%前後も低減しているのが、現実の苛烈な実体である。
ロ) オイルミストを除去するGFの低能力と、そのメンテの不備の為に、脱臭機(DF)そのものが、不断
に「油塵と塵埃」にさらされ、否応なく阻害され続ける脆弱な減臭構造となっているからである。
ハ) 即ち低性能のGFとノーメンテという前段の無防備により、ダクトは汚染し、PF(プレフィルター)
も閉塞し、更にDF自体も塵埃にまみれて、「吸着・脱臭・除去」も機能不全の絶命状態となる。
ニ) 即ち脱臭装置(DF)とは、@「高性能GFとメンテ」 A「高性能PFとメンテ」 B「高能力DFと持
続的メンテ力」という三位一体の構成が必要不可欠である。この高性能の「三種のフィルターとメ
ンテ力」の一体性がなければ、必ず数年後には破綻し、塵埃を被って無用の長物と化す。従って
現実に「何億・何千万」円もの高額な脱臭装置(DF)が「油塵と塵埃」の汚物体に変貌し腐蝕しき
っている現場の惨状は、この事、即ちDFの命脈は、「高GF力とメンテ力の如何」で決定されると
いう「排気・脱臭」システムに対するメンテ未経験による無認識と不見識による必然の結果である。
ホ) 従って、弊社の脱臭システムは、GFのメーカー兼メンテ会社として「GF・PF・排気ファン・排気
ダクト」等々の長年の成熟したメンテ技術により、今迄、脱臭装置から切り離され、無視されていた
前二段(GF+PF)の弱点を、「高能力・高メンテ」により、レベルアップし、従来の「日常点検とメ
ンテの欠落」という致命傷を、逆に「最強の差別化の優良特徴点」にしたシステムとなっている。

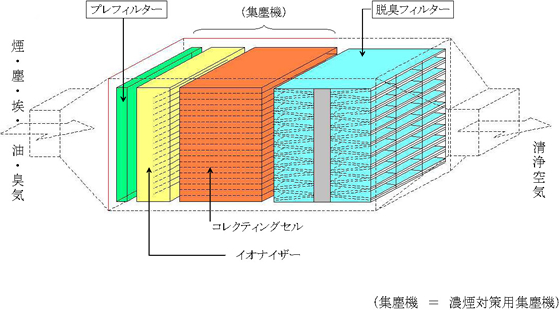

B) 集塵機・脱臭装置

イ) 「濃煙」には、集塵機(DC・ダストキャッチャー)を脱臭装置(DF)前に設置するのが最適。
即ち「二種のフィルター(GF+PF)・集塵機(DC)・脱臭装置(DF)」の四部構成が最適である。
ロ) 通常の脱臭は高性能GFとメンテ力が的確であれば、DFは十二分に機能する。然し、強烈な濃煙
に対しては、集塵機(DC)が最適である。即ち煤煙の粒子中の粉塵や油煙をイオナイザーで帯電
させ、コレクティングセルで除去する集塵機(DC)が最適である。この「GF+PF」に基づく
「DC+DF=集塵機+脱臭装置」により「塵・埃・煤・煙・油」を共に除去する事ができる。
即ち排気中の「油塵」はGFで除去し、煤煙中の微細な「油煙」はDC(集塵機)で捕捉し、後続
する「混合臭気」は脱臭装置(DF)で吸着する四部構成が最も経済的で合理的なシステムである。
ハ) 従って、濃煙対策も勘案したファインブルーの脱臭システムの特長を総括して言えば
「GF除去率99%:DC効率90%:DF効率90%」という高効率トリオの最上システムとなっている。

C) 長命性と経済性

@ 厨房より流入する油塵を高性能GFで防禦し、未装着箇所からの塵埃も独自のエアフィルターで
除去する。濃厚な排煙に対しては集塵機(DC)で油煙を除去する為、脱臭フィルター(DF)
への付着量は極めて微細で、DFの寿命は他社製に比較して圧倒的な長寿命性を維持する。
A 脱臭は特殊活性炭を使用し、維持費(RC)も設備費(IC)も非常に安価。具体的には他社の脱臭
装置の設備費に対し、「11年間のRC+ICの総合計額」で、K社の22%・S社の59%・M社の90%と
いう抜群の経済効果と、その倍以上の長寿命化を維持する圧倒的かつ差別的な節減効果がある。
PAGE TOP


Home会社概要製品&サービス大型主要実績新製品紹介

Copyright (C)2004 WEXX co,ltd. all right reserved.
More info Solution
