ウエックス製グリスフィルター(GF)には、なぜウエックス製チャンバーでなければならないか(必然性)につき、
他社製チャンバーとの製品比較に於いて、ご説明します。



1.チャンバーの板厚比較

ウエックス製 他社製
【 板厚 】
ウエックス製 : 板厚約0.8 mm
他社製 : 板厚約0.5 mm
板厚の相違は少ないように見えますが、実物を確認するとその差異(0.3mm分)は歴然としています。
チャンバーとして、組み込んだ場合は、全体の強度差が更に明確になります。(数倍から10倍の差)
2.センターピラー(中間保持用サポート柱)部分の取付け状況

V4(GF4枚)・V6(GF6枚)タイプのセンターピラー取付部につき、

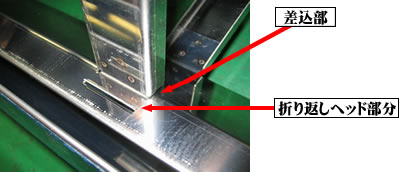

ウエックス製 : 2ケ所の差込溝に、爪2ケ所を曲げて固定する。(折返しヘッド部分を反対側の溝で固定)
他社製 : 1ケ所の溝に爪を差込み固定するタイプであすが、折曲げてあるだけで、外れ易い。
結果、ウエックス製は、チャンバー全体の強度に優れております。


3.チャンバー内部・オイルパン(油溝)部分

ウエックス製 他社製

【 GF油塵蒸発対応 】
ウエックス製 : オイルパンの内側にサポート(内側蓋)があり、油塵の蒸発を防ぎます。
他社製 : オイルパンに溜まった油がミスト状となり、ダクトへ直接流入することとなります。

【 GF加重対応 】
ウエックス製 : オイルパンの内側にサポート(内側蓋)があり、GF加重をオイルパンとサポートに分散する。
他社製 : GF加重をオイルパンで直接受けるので、その重量から中央部に負担がかかり変形し、
       GF滑落の可能性があります。


4.チャンバー下部

ウエックス製 他社製
【 油塵漏れ対応 】
ウエックス製 : オイルパンの角部分は溶接加工の為、オイルパン自体に強度があり、且つ油塵の漏出を防ぐ。
他社製 : オイルパンの角部分は、折曲げ加工であり、強度的にも不足し、油塵漏れが発生する。
